空调通风管道保温的作业流程介绍

编辑 :成都管道保温防腐工程 时间: 2020年01月29日 浏览量: 578

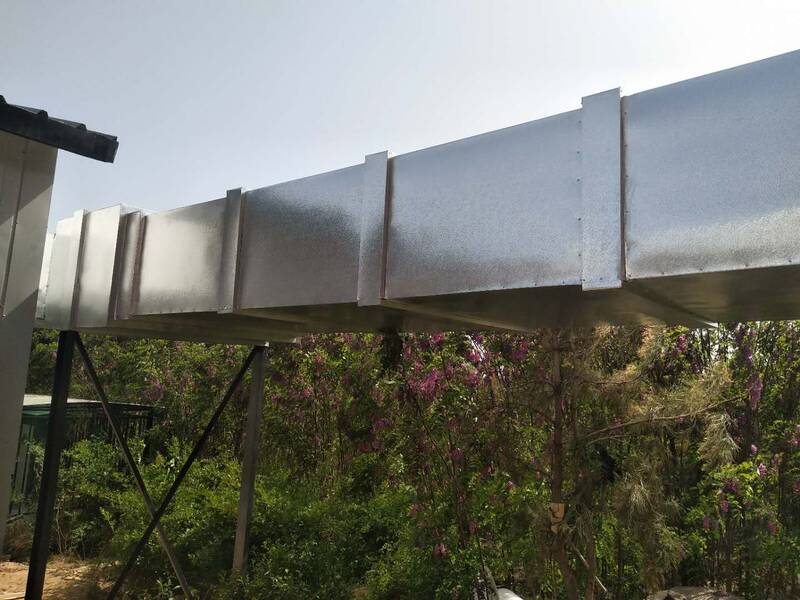

室外空调通风管道保温防腐工程施工做的好,可以起到保温、防腐、防水和防晒的效果,进而有效延长管道使用寿命,因而做好空调通风管道的保温防腐施工操作尤为重要,本文是空调通风管道保温的作业流程介绍

本工艺标准适用于空调系统中制冷管道的保温工程。

保温防腐f施工准备

1、保温材料及主要机具:

1.1、保温材料应符合设计规定并具有制造厂合格证明或检验报告。

1.2 、保温材料有聚氨脂硬质(软质)泡沫塑料管壳、聚苯乙烯硬质(软质)泡沫塑料管壳、岩棉管壳等。以上材质应导热系数小,具有一定的强度能承受来自内侧和外侧的水湿或气体渗透,不含有腐蚀性的物质,不燃或不易燃烧,便于施工。.

1.3保温材料在贮存、 运输、现场保管过程中应不受潮湿及机械损伤。

1.4、 手电钻、刀锯、布剪子、克丝钳、改锥、腻子刀、油刷子、抹子、小桶、弯钩等。

2、作业条件:

2.1、难燃材料必须对其耐燃性能进行验证,合格后方能使用。

2.2、管道保温层施工必须在系统压力试验检漏合格,防腐处理结束后进行。

2.3、场地应清洁干净,有良好的照明设施。冬、雨期施工应有防冻防雨雪措施。

2.4、管道支吊架处的不衬垫缺损或漏装的应补齐。仪表接管部件等均已安装完毕。

2.5 、应有施工员的书面技术、质量、安全交底。保温前应进行隐检。

3、操作工艺

3.1 、工艺流程:

隐检→一般按|绝热层|→防潮层

保护层的顺序施工一检验。

3. 2、绝热层施工方法

3.2.1、直管段立管应自下而上顺序进行,水平管应从一侧或弯头的直管段处顺序进行。

3.2.2、硬质绝热层管壳,可采用16号~18号镀锌铁丝双股捆扎,捆扎的间距不应大于400mm,并用粘结材料紧密粘贴在管道上。管壳之间的缝隙不应大于2mm并用粘结材料勾缝填满,环缝应错开,错开距离不小于75mm, 管壳纵缝应设在管道轴线的左右侧,当绝热层大于80mm,时,绝热层应分两层铺设,层间应压缝。

3.2.3、 半硬质及软质绝热制品的绝热层可采用包装钢带,14~16号镀锌钢丝进行捆扎。其捆扎间距,对半硬质绝热制品不应大于300mm;对软质不大于200mm。

3.2.4每块绝热制品上的捆扎件,不得少于两道。

3.2.5不得采用螺旋式缠绕捆扎。

3.2. 6弯头处应采用定型的弯头管壳或用直管壳加工成虾米腰块,每个弯头应不少于3块,确保管壳与管壁紧密结合,美观平滑。

3.2.7设备管道上的阀门、法兰及其他可拆卸部件保温两侧应留出螺栓长度加25mm的空隙。阀门、法兰部位则应单独进行保温。

3.2.8遇到三通处应先做主干管,后分支管。凡穿过建筑物保温管道套管与管子四周间隙应.用保温材料填塞紧密。

3.2.9管道上的温度计插座宜高出所设计的保温层厚度。不保温的管道不要同保温管道敷设在一起,保温管道应与建筑物保持足够的距离。

3.3 防潮层施工方法:

3.3.1垂直管应自下而上,水平管应从低点向高点顺序进行,环向搭缝口应朝向低端。

3.3.2防潮层应紧密粘贴在隔热层上,封闭良好,厚度均匀拉紧,无气泡、折皱、裂缝等缺陷。

3.3.3用卷材做防潮层,可用螺旋形缠绕的方式牢固粘贴在隔热层上,开头处应缠2圈后再呈螺旋形缠绕,搭接宽度直为30~ 50mm。

3.3. 4用油毡纸作防潮层,可用包卷的方式包扎,搭接宽度为50~ 60mm。油毡接口应朝下,并用沥青玛帝脂密封,每300mm扎镀锌铅丝或铁箍一道。


保温结构的外表必须设置保护层(护壳),一般采用玻璃丝布、塑料布、油毡包缠或采用金属护壳。

3.4.1用玻璃丝布、塑料布缠裹,垂直管应自下而上,水平管则应从最低点向最高点顺序进行。开始应缠裹2圈后再呈螺旋状缠裹,搭接宽度应:二分之一.布宽、起点和终点应用粘接剂粘接或镀锌铁丝捆扎。应缠裹严密,搭接宽度均匀-致,无松脱、翻边、皱折和鼓包,表面应平整。

3.4.2玻璃丝布刷涂防火涂料或油漆,刷涂前应清除管道上的尘土、油污。油刷上蘸的涂料不宜太多,以防滴落在地上或其他设备上。

3. 4.3 金属保护层的材料,宜采用镀锌薄钢板或薄铝合金板。当采用普通钢板时,其里外表面必须涂敷防锈涂料。立管应自下而上,水平管应从管道低点向高处顺序进行,使横向搭接缝口朝顺坡方向。纵向搭接缝应放在管于两侧,缝口朝下。如采用平搭缝,其搭缝宜30~40mm。搭缝处用自攻螺丝或拉拔铆钉,扎带紧固,螺钉间距应不大于200mm。 不得有脱壳或凹凸不平现象。有防潮层的保温不得使用自攻螺丝,以免刺破防潮层。保护层端头应封闭。

3.5 综合性工艺要求:

3.5.1管道穿墙、穿楼板套管处的绝热,应用相近效果的软散材料填实。

3.5.2 绝热层采用绝热涂料时,应分层涂抹,厚度均匀,不得有气泡和漏涂,表面固化层应.光滑,牢固无缝隙,并且不得影响阀门正常操作。

质量标准

4.1保证项目:

4.1.1保温材料的材质、规格及防火性能必须符合设计和防火要求。

检验方法:观察检查,检查合格证,做燃烧试验。

4.1.2阀门、 法兰及其他可拆卸部件的两侧必须留出空隙,再以相同的隔热材料填补整齐。

检验方法:观察检查。

4.1.3保温层的端部和收头处必须作封闭处理。

检验方法:观察检查。

4.2 基本项目:

4.2.1 聚氨酯硬质(软质)泡沫塑料管壳、聚苯乙烯硬质(软质)泡沫塑料管壳应符合以下规定:粘接应牢固、无断裂,管壳之间的拼缝应均匀整齐,平整- -致,横向缝应错开。

检验方法:观察检查。

4.2.2棉毡管壳应符合以下规定:两个相临管壳的纵缝应错开180°,横向接缝应握紧对严,包扎应牢固、平整。

检验方法:观察检查。

4.2.3防潮层应符 合以下规定:应紧密牢固地粘贴在绝热层卜,搭接缝口朝向低端,搭接宽度应符合规定并应均匀整齐,封闭良好,无裂缝,外形美观。

检验方法:观察检查。

4.2.4 玻璃布、塑料布保护层应符合以下规定:松紧适度,搭接宽度均匀,平整美观。

检验方法:观察检查。

4. 2.5 薄金属板保护层应符合以下规定:搭按顺水流方向,宽度均匀- -致, 接口平整,固定牢靠,外形美观。

检验方法:观察和尺量检查。

4.3允许偏差项目:

保温层平整度、绝热层厚度的允许偏差和检验方法应符合下表的规定。


以上内容仅供参考,具体的施工工艺,保温材料等的选择,要根据实际情况选择,四川涛翔天建筑工程有限公司承接成都空调管道保温工程、防腐工程等管道保温防腐工程,欢迎来电洽谈合作。
